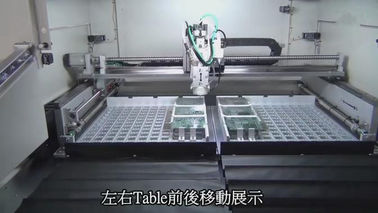

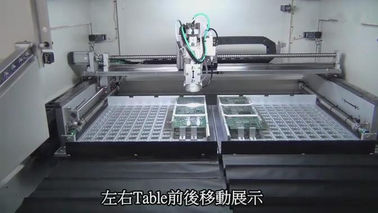

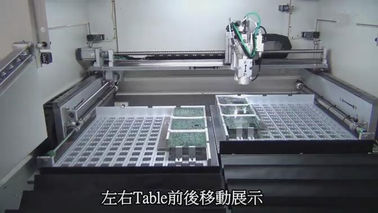

Αυτόματος πνευματικός CNC δρομολογητής PCB για τον άκαμπτο τυπωμένο πίνακα κυκλωμάτων

Ι. υλικό

ΑΞΟΝΑΣ

Άξονας και αναστροφέας αστεριών πρωινού

CCD

Sony 520 βιομηχανικές κάμερες γραμμών

ΦΑΚΟΣ

Computar EX2C

Βίδα

Εισαγωγές βιδών επίγειων σφαιρών ακρίβειας TBI

Οδηγός

HIWIN που διευρύνει την εισαγόμενη γραμμική ράγα οδηγών

ΜΗΧΑΝΗ

Σειρά JiaBao LCF

I/O ΚΆΡΤΑ CONTRONL

HFC PCI-9074

ΚΆΡΤΑ ΟΔΗΓΩΝ CONTRONL

HFC PCI-9074

I/O ΚΑΡΤΑ

PCI-9074-64pcs/-38pcs

Στατικός καθαρισμός

Στατικός-ST401A σειρά

Υπολογιστής

 (Rmc-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1GDDR/80G)

Διεπαφή μηχανών

AOC LCD17», ποντίκι Logitech

2. λογισμικό

Σύστημα ελέγχου

Επαγγελματίας παραθύρων XP (Service3, v.3244)

Λειτουργία GUI

Κινεζικά παράθυρα XP

Το πρόγραμμα εκδίδει

Ευθύγραμμος

Σύστημα εικόνας

Όφσετ CCD AOTU

Σύστημα ελέγχου

Έκδοση Φ 1.0.2

Συνολικά

Διαστάσεις (W*D*H)

1220mm*1450mm*1420mm

Βάρος

550KG

Όφσετ ύψους

60~110mm

Χειριστής

Τύπος μηχανών

Σειρά JiaBao

Επανάληψη προσδιορισμού θέσης

0.001mm

Περιοχή εργασίας άξονα (ανώτατη)

680mm*360mm*50mm

Σταθμός εργασίας

Σταθεροποίηση PCB

πρότυπα, ειδίκευση

Φόρτωμα και εκφόρτωμα PCB

χειρωνακτικός

Μέγεθος PCB (ανώτατο)

322mm*322mm

PCB πυκνά (ανώτατος)

5mm

Fixturing

Ακαμψίας

πρότυπα

Σταθεροποίηση Fixturing

μηχανήματα

Μηχανή αξόνων

Δύναμη

400W

Άξονας

50000rpm/min

Προστατεύστε

μόνη/ψύξη αέρα

Κόπτης αλλαγής

Ειδίκευση

Ικανότητα δρομολόγησης

Τέμνουσα ταχύτητα (μέγιστο)

100mm/s

Οδηγώντας ταχύτητα (μέγιστο)

3000mm/s

Ακρίβεια της κοπής

0.01mm

Κενό σύστημα

Κενή δύναμη

2.2KW εναλλασσόμενο ρεύμα 380V

Κενό

βαρίδι

Χρησιμότητες

Δύναμη

2.2KW AC380V

Παροχή αέρα

2~5KG/cm2

Προγραμματισμός

Το πρόγραμμα εκδίδει

Ευθύγραμμος

Η λειτουργία εκδίδει

Γραμμή, τόξο, circula, u-καμπύλη

Αποθήκευση προγράμματος

HDD

Σύστημα εικόνας

Χρώμα CCD SONE

όφσετ κοπτών άλεσης

ΑΥΤΟΜΑΤΟΣ

Κενή οργάνωση

ΑΥΤΟΜΑΤΟΣ

Όργανα ελέγχου λειτουργίας

Iindicator

Κράτος μηχανών Iindicator

έλεγχος εργαλείων

Αυτόματη ζωή εργαλείων ανίχνευσης, η χρήση της χρονικής δοκιμής

Η μηχανή προστατεύει

Έχετε την υπερθέρμανση, υπερφορτώστε, λειτουργία προστασίας χαμηλής τάσης

μηχανή πέρα από τον έλεγχο φόρτωσης

Έχετε την υπερφόρτωση, η γραμμή είναι λειτουργία προστασίας κανονικής, χαμηλής τάσης

Χρησιμοποιήσιμος χρόνος εργαλείων

Αυτόματη ζωή εργαλείων ανίχνευσης,

Στατιστική στοιχείων

Χωριστό πρότυπο πινάκων, που χωρίζει την αρίθμηση, διαφορετικές μετρώντας μέθοδοι

Αρχείο λάθους

Το λογισμικό καταγράφει αυτόματα όλη τη μνήμη συναγερμών των μηχανών

ΙΙΙ. ακρίβεια

Ακρίβεια άξονα

0.001mm

Τέμνουσα ακρίβεια

0.1mm

IV. ασφάλεια

Η περιοχή εργασίας προστατεύει

Με την τέσσερα σφραγισμένη προστασία

Αισθητήρας πορτών

Μπροστινό και πίσω μέρος αισθητήρας μικροδιακοπτών πορτών ασφάλειας (προαιρετικός)

Κουμπί στάσεων ανάγκης
